自潤軸承iglidur® W300 - 材料資料

性能表

綜合特徵	單位	iglidur® W300	試驗方法
密度	g/cm³	1,24
顏色		黃色
23°C/50%相對濕度時最大吸濕性 H.	% 重量	1,3	DIN 53495
最大吸水率	% 重量	6,5
表面摩擦係數的、動態、對鋼	µ	0,08 - 0,23
最大PV值（乾運行）	MPa x m/s	0,23
機械性能 [MPa · m/s]
可彎曲E模組	MPa	3.500	DIN 53457
抗拉強度（20°C）	MPa	125	DIN 53452
抗壓強度	MPa	61
最大推薦的表面壓力（20°C）	MPa	60
邵氏D硬度		77	DIN 53505
物理和热性能
連續運行時的最高溫度	°C	+90
短暫運行時的最高溫度	°C	+180
工作溫度下限	°C	-40
導熱率	[W/m x K]	0,24	ASTM C 177
熱膨脹係數(23°C)	[K^-1 x 10^-5]	9	DIN 53752
導電性能
電阻率	Ωcm	> 10¹³	DIN IEC 93
表面電阻	Ω	> 10¹²	DIN 53482

表01：材質資料

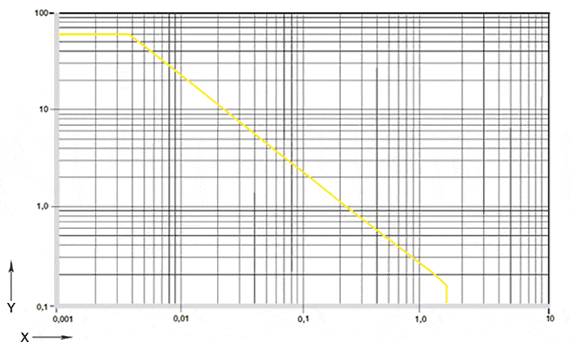

圖01：安裝在鋼軸承座中鋼軸上的1 mm壁厚自潤軸承iglidur® W300軸承，在20℃下幹運轉的允許PV值。

X=表面速度 [m/s]
Y=載入[MPa]

iglidur® W300 具有出色的耐磨性，即使與粗糙的軸或研磨性極強的周圍介質一起使用也是如此。在 iglidur® 系列的所有材質中，這種材質對外部影響的承受力最強。

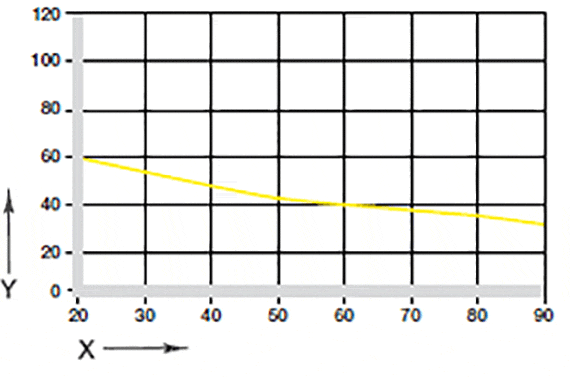

表格02：推薦的最大表面壓力取決於溫度(60°C時為20 Mpa）

X = 溫度[°C]
Y =載入 [MPa]

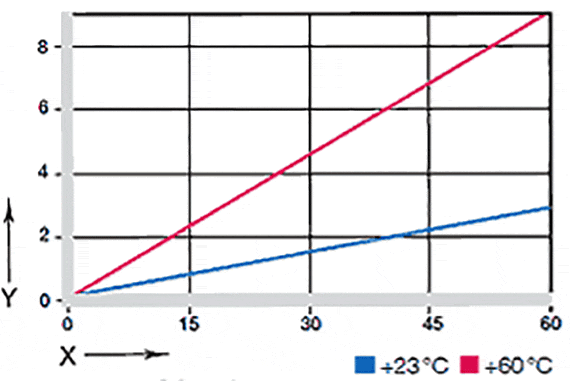

表格03：在不同負載和溫度下的變形

X = 負載[MPa]
Y = 形變[m/s]

力學性能

隨著溫度的升高，iglidur® W300 滑動軸承的抗壓強度會下降。圖 02 表明了這一逆相關關係。推薦的最大表面壓力是材質的機械特性參數。關於摩擦特性的結論無法從這裡推導出。

雖然彈性很高，但iglidur® W300仍具有很強的抗壓強度。表格03說明了iglidur® W300在承受徑向載荷時的彈性變形在60 MPa的最大建議表面壓力下，其在室溫下的形變不超過3%。

最大運行速度

m/s	旋轉運動	擺動	直線運動
連續	1	0,7	4
短期	2,5	1,8	6

表格02：最大表面速度

允許表面速度

即使表面速度更高，iglidur® W300 軸承的摩擦係數也不會增加。因此，與其他材質相比，它能獲得稍高的表面速度，例如高達 1.5 米/秒的旋轉和高達 5 米/秒的直線運動。由於非凡的耐磨性，在高速長期應用中軸承磨損仍然很低。 iglidur® W300 軸承可在不太光滑的硬化軸上實現極高的速度。

表面速度

p x v 值與潤滑

溫度極限

iglidur® W300	運行溫度
較低	- 40 °C
較高，長期	+ 90 °C
較高，短期	+ 180 °C
額外的軸向固定	+ 60 °C

表格03：自潤軸承iglidur® W300溫度限制

溫度

iglidur® W300 軸承甚至在最高允許應用溫度下仍保持非凡的耐磨性，而且不會在低溫環境下變脆。溫度超過 +60°C 時，建議採取額外的固定措施。

溫度,熱膨脹係數

iglidur® W300	幹摩擦	油脂	油	水
摩擦係數 µ	0,08 - 0,23	0,09	0,04	0,04

表格03：自潤軸承iglidur® W300溫度限制

摩擦係數與磨損

與耐磨性類似，摩擦係數 µ 會隨著負載的變化而改變。相對於其他 iglidur® 材質，iglidur® W300 的摩擦係數在更高的圓周速度中一直較低。

摩擦係數

耐磨損性能

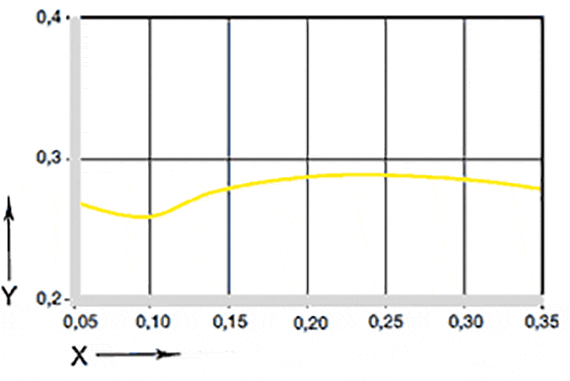

圖04：摩擦係數與表面速度的關係，負載p = 0.75 MPa，Cf53軸

X = 表面速度 [m/s]
Y = 摩擦係數µ

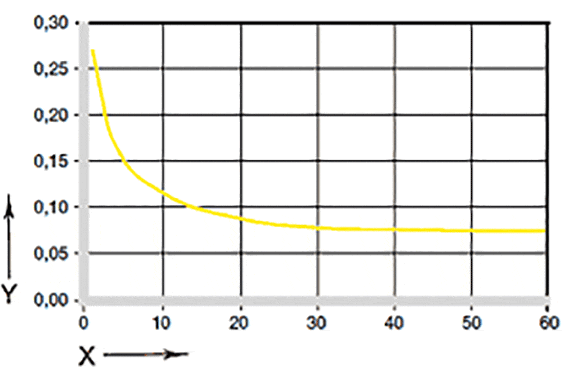

表格05：摩擦係數取決於載荷，v = 0.01 m/s

X = 載入 [MPa]
Y = 摩擦係數 μ

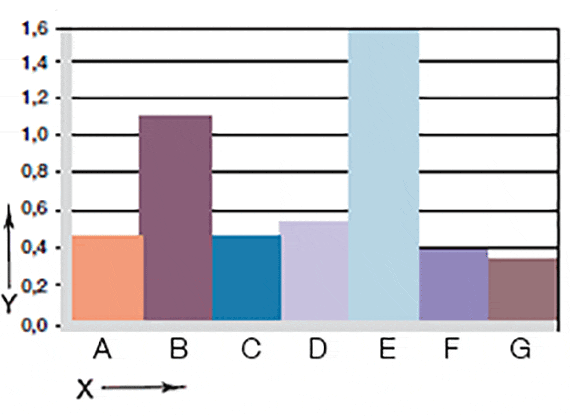

圖 06：搭配各種軸材質時的磨損情況，p = 1 MPa，v = 0.3 米/秒

X = 軸材質
Y = 磨損[微米/千米]

A = 硬質陽極氧化鋁
B = 切削鋼
C = Cf53
D = 鍍硬鉻 Cf53
E = St37
F = V2A
G = X90

軸材料

在很大程度上，摩擦和磨損也會互相影響。太過光滑的軸會同時提高摩擦係數和磨損。光滑的軸會帶來粘滑危險。粘滑效應的尖銳噪音往往是由於軸太光滑而造成的。 0.4 至 0.5 微米的軸表面光潔度為最佳。對於 iglidur® W300，該表面光潔度下的耐磨性依然很好，因為摩擦依最低值而定。圖 06 顯示了搭配不同軸材質的測試結果。在高負載應用中，應選擇硬化軸。如果這裡沒有您預定的軸材質，請聯繫我們。

軸材料

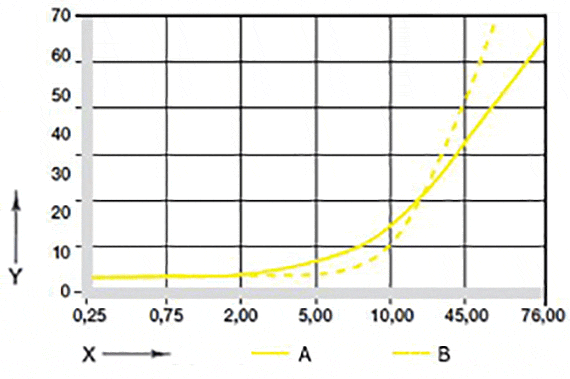

圖 07：在旋轉或擺動運動中搭配 CF53 軸材料時，磨損與負載的關係

X = 負載[MPa]
Y = 磨損[微米/千米]

A = 旋轉
B = 擺動

中	阻力
酒精	+ to 0
碳氫化合物	+
脂肪、油，無添加劑	+
燃油	+
稀酸	0 to -
強酸	-
稀堿	+
強鹼	0

+ 可承受 0 可部分承受 - 不可承受
所有規格均針對室溫[+20°C]環境表05：自潤軸承iglidur® W300的耐化學性

導電性能

具體的體電阻值	> 10¹³ Ωcm
面電阻值	> 10¹² Ω

化學抗性

自潤軸承iglidur® W300軸承對化學品有很好的耐受性。其可以耐大多數潤滑劑。自潤軸承iglidur® W300不受大多數有機和無機弱酸的腐蝕。

抗輻射性能

iglidur®自潤式軸承 W300軸承可承受強度高達3 · 10² Gy的輻射。

抗UV性能

igubal® W300 滑動軸承永久性地抗紫外線。輕微的顏色變化僅對特性產生微不足道的影響。

真空

在真空中，iglidur®W300 滑動軸承會脫氣。只能有限制地用於真空中。

導電性能

自潤軸承iglidur® W300滑動軸承電絕緣。

最大吸濕率（

在+23°C/50%相對濕度下 F	重量的.0,2 %
最大吸水率	重量的.0,4 %

表06：吸水率

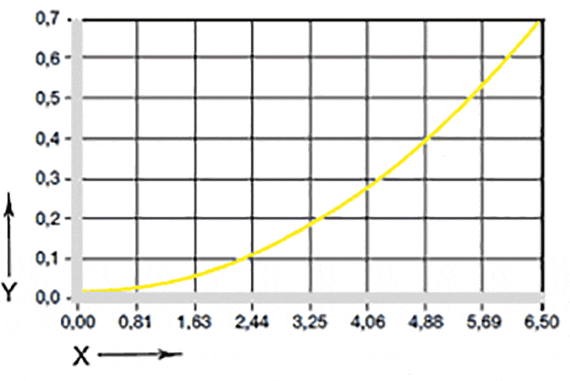

圖 10：吸水性的影響

X = 吸水性[重量 %]
Y = 內徑減少率 [%]

吸濕性/吸水性

自潤軸承iglidur® W300軸承在標準氣候條件下的吸濕性約為重量的1.3 -%。水中的飽和度為 6,5 % 應根據環境影響予以考慮。

直徑 d1 [毫米]	軸 h9 [mm]	iglidur® W300 E10 [毫米]	外殼H7 [毫米]
最大為3	0 - 0,025	+0,014 +0,054	0 +0,010
> 3 to 6	0 - 0,030	+0,020 +0,068	0 +0,012
> 6 to 10	0 - 0,036	+0,025 +0,083	0 +0,015
> 10 to 18	0 - 0,043	+0,032 +0,102	0 +0,018
> 18 to 30	0 - 0,052	+0,040 +0,124	0 +0,021
> 30 to 50	0 - 0,062	+0,050 +0,150	0 +0,025
> 50 to 80	0 - 0,074	+0,060 +0,180	0 +0,030
> 80 to 120	0 - 0,087	+0,072 +0,212	0 +0,035
>120至180	0 - 0,100	+0,085 +0,245	0 +0,040

表07：符合ISO 3547-1的iglidur® W300軸承在壓入後的重要公差。

安裝公差

iglidur®自潤式軸承 W300軸承是適用於公差為h的軸的標準軸承(建議的最小公差為h9) 該型號軸承是為公差為h7的基座軸承的壓配合而開發設計的通過常規的尺寸安裝到基座軸承上後,軸承的內部尺寸會自動調整到E10公差對於某些尺寸的產品，其公差與壁厚的關係和此表存在差異（請查看交付計畫）。
