guidelok 水平應用

長行程上端懸空運行，適用於充滿切削屑的區域

在長行程的工具機應用中，拖鏈必須以滑動方式運行，這時金屬切屑會成為一大挑戰。 guidelok是一種用於懸空行程長達50米的應用的低成本解決方案。而guidelok水平導向系統的性價比則要優於很多鋼製拖鍊和複雜的滑動系統。

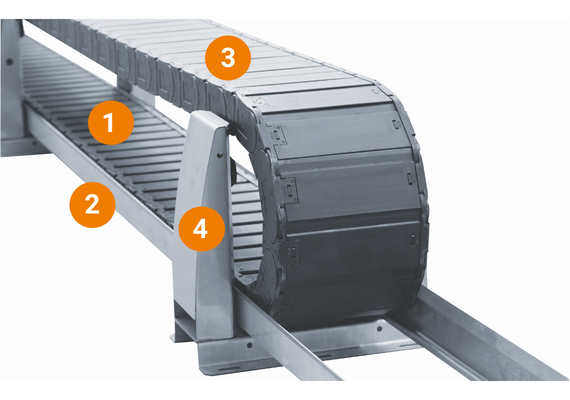

1. 切屑不會卡在拖鏈上下段的滑動表面之間

2. 模組化系統，零件少（也可不配備橫向導槽）

3. 拖鏈的懸空行程顯著增加

4. 上段導向智能，帶活動滾輪支撐

立刻申請諮詢水平guidelok系統

水平速度≤1m/s

加速度≤5m/s ²

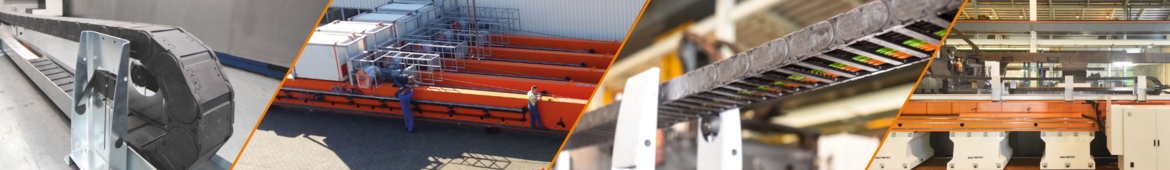

典型行業及應用

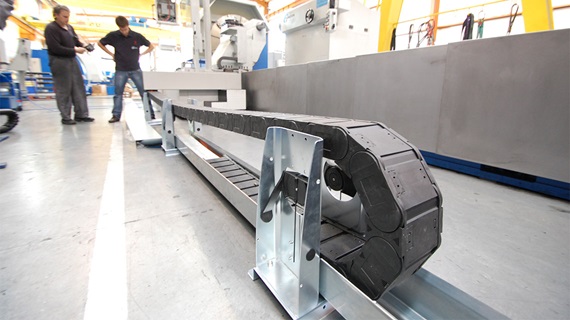

工具機、切屑領域的應用、任何不推薦使用滑行應用的地方

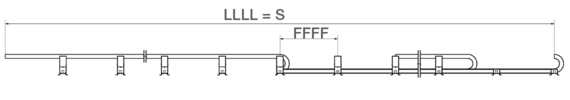

水平guidelok系統原理圖：
LLLL=總行程/FFLF=地面行程訂購示例：產品代碼中包含所需的總行程和地面行程值，例如： 907.645.200.300.20000/2000.0

產品系列| 907.645系列| 適用彎曲半徑達300mm

零件號	適用的系列	內寬 Bi：	彎曲半徑
907.645.Bi.R.LLLL/FFFF	E4.56	50 - 600	150 \| 175 \| 200 \| 250 \| 300	按需提供
907.645.Bi.R.LLLL/FFFF	E4.80	50 - 600	150 \| 175 \| 200 \| 250 \| 300	按需提供
907.645.Bi.R.LLLL/FFFF	E4.112	50 - 600	200 \| 250\| 300	按需提供
907.645.Bi.R.LLLL/FFFF	R4.56	75 - 462	150 \| 175 \| 200 \| 250 \| 300	按需提供
907.645.Bi.R.LLLL/FFFF	R4.80	150 - 462	175 \| 200 \| 250 \| 300	按需提供
907.645.Bi.R.LLLL/FFFF	R4.112	200 - 500	250 \| 300	按需提供

產品系列| 907.837系列| 適用彎曲半徑在350和500mm之間

零件號	適用的系列	內寬 Bi：	彎曲半徑
907.837.Bi.R.LLLL/FFFF	E4.56	200 - 600	\| 350 \| 400 \| 450 \| 500 \|	按需提供
907.837.Bi.R.LLLL/FFFF	E4.80	200 - 600	\| 350 \| 400 \| 450 \| 500 \|	按需提供
907.837.Bi.R.LLLL/FFFF	E4.112	200 - 600	\| 350 \| 400 \| 450 \| 500 \|	按需提供
907.837.Bi.R.LLLL/FFFF	R4.56	200 - 462	\| 350 \| 400 \| 450 \| 500 \|	按需提供
907.837.Bi.R.LLLL/FFFF	R4.80	200 - 462	\| 350 \| 400 \| 450 \| 500 \|	按需提供
907.837.Bi.R.LLLL/FFFF	R4.112	200 - 500	\| 350 \| 400 \| 450 \| 500 \|	按需提供
