| 综合特征 | 单位 | iglidur® N54 | 试验方法 |
| 密度 | g/cm³ | 1,13 | |
| 颜色 | 绿色 | ||
| 23°C/50%相对湿度时最大吸湿性 H. | % 重量 | 1,6 | DIN 53495 |
| 最大吸水率 | % 重量 | 3,6 | |

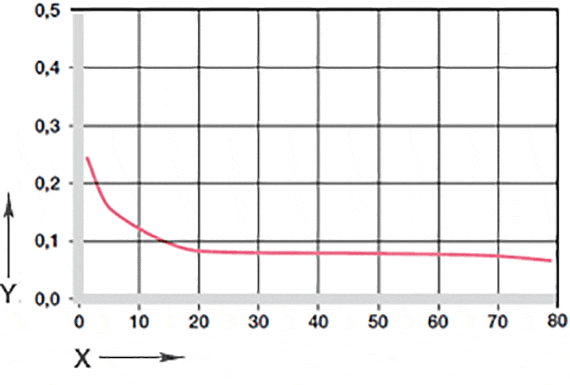

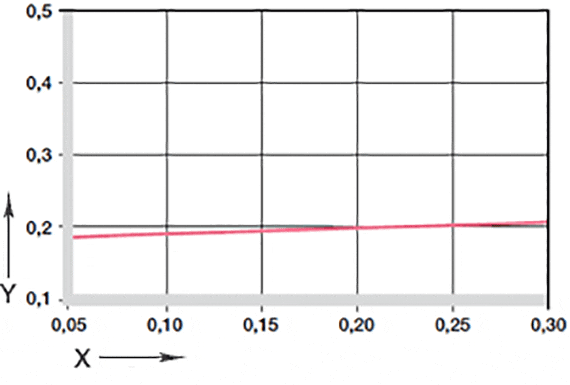

| 表面摩擦系数的、动态、对钢 | μ | 0,15–0,23 | |

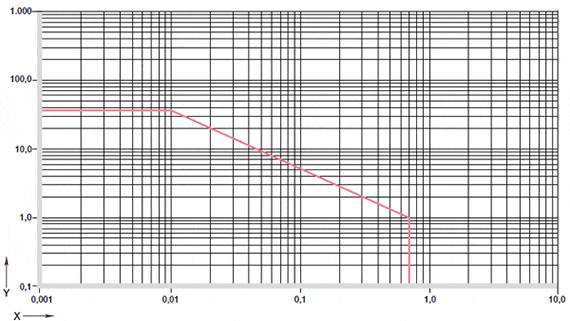

| 最大PV值（干运转） | MPa x m/s | 0,5 | |
机械性能 [MPa · m/s] |
|||
| 可弯曲E模块 | MPa | 1.800 | DIN 53457 |
| 抗拉强度（20°C） | MPa | 70 | DIN 53452 |

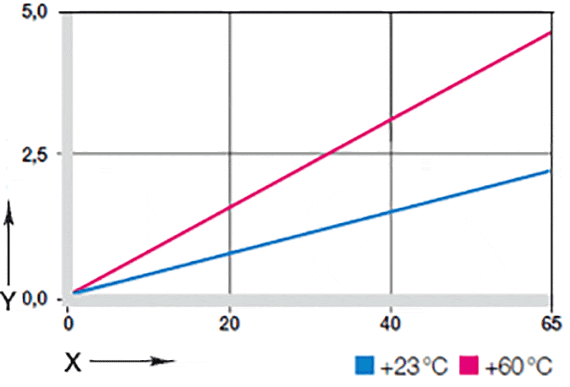

| 抗压强度 | MPa | 30 | |

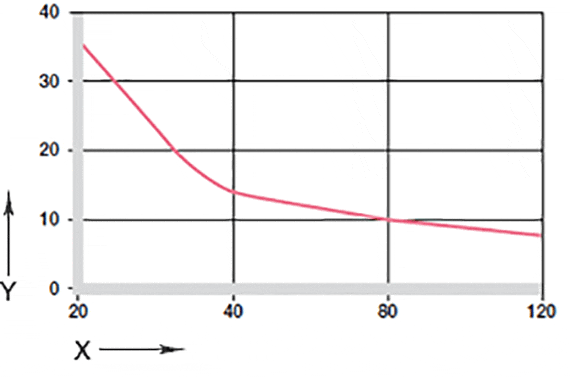

| 推荐的最大表面压力(20° C) | MPa | 36 | |
| 邵氏D硬度 | 74 | DIN 53505 | |
物理和热性能 |
|||
| 连续工作时的最高温度 | °C | +80 | |
| 短期运行的最高温度 | °C | +120 | |
| 短时运行时的最高温度1 | °C | +140 | |
| 工作温度下限 | °C | -40 | |
| 导热率 | W/m x K | 0,24 | ASTM C 177 |
| 热膨胀系数(23°C时) | K-1 x 10-5 | 9 | DIN 53752 |
导电性能 |
|||
| 电阻率 | Ωcm | < 1013 | DIN IEC 93 |
| 表面电阻 | Ω | < 1011 | DIN 53482 |

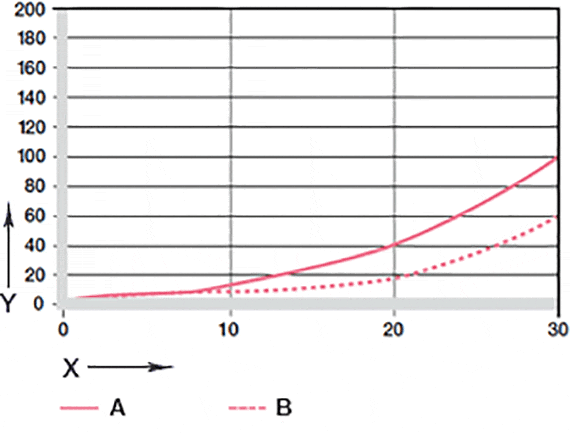

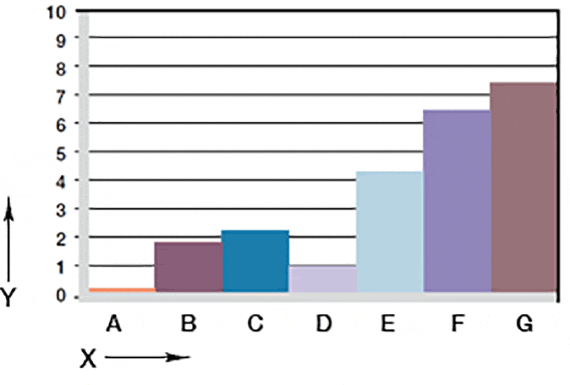

| m/s | 旋转运动 | 摆动 | 直线运动 |
| 连续 | 0,8 | 0,6 | 1 |
| 短期 | 1,5 | 1,1 | 2 |
| iglidur® N54 | 温度极限 |
| 较低 | - 40 °C |
| 较高，长期 | + 80 °C |
| 较高，短期 | + 120 °C |
| 额外的轴向固定 | + 60 °C |
| 中 | 阻力 |
| 酒精 | + to 0 |
| 烃 | + |
| 油脂，没有添加剂的油 | + |
| 辛烷 | + |
| 稀 酸 | 0 至 + |
| 强酸 | - |
| 稀 碱 | + |
| 强碱 | 0 |
| 电阻率 | < 1013 Ωcm |
| 抗表面 | < 1011 Ω |

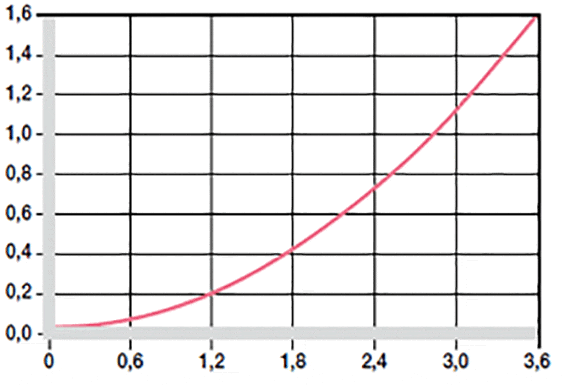

| 最大吸水率 | 在+23°C/50% 相对 湿度 | 重量的 1.6% |
|---|---|
| 最大吸水率 | 重量的 3.6% |
| 直径 d1 [毫米] |
轴 h9 [mm] |
iglidur® N54 E10 [mm] |
外壳H7 [毫米] |
| 最大为3 | 0 - 0,025 | +0,014 +0,054 | 0 +0,010 |
| > 3 to 6 | 0 - 0,030 | +0,020 +0,068 | 0 +0,012 |
| > 6 to 10 | 0 - 0,036 | +0,025 +0,083 | 0 +0,015 |
| > 10 to 18 | 0 - 0,043 | +0,032 +0,102 | 0 +0,018 |
| > 18 to 30 | 0 - 0,052 | +0,040 +0,124 | 0 +0,021 |
| > 30 to 50 | 0 - 0,062 | +0,050 +0,150 | 0 +0,025 |
| > 50 到 80 | 0 - 0,074 | +0,060 +0,180 | 0 +0,030 |
